波紋補償器失效原因的探究
2016-10-25 8:21:20??????點擊：

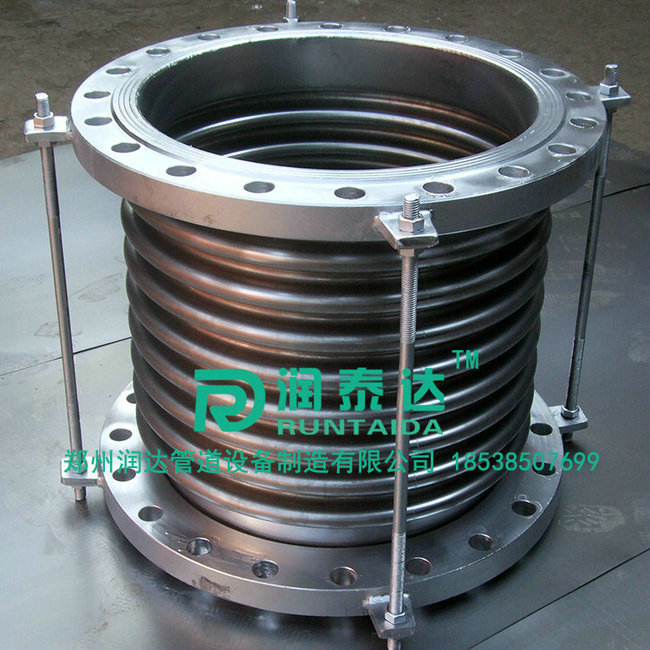

波紋補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管和端管、支架、法蘭、導管等附件組成。主要為保障管道安全運行。
波紋補償器的疲勞壽命設計
由波紋補償器的失效類型及原因分析可以看出，波紋管補償器的平面穩定性、周向穩定性及耐腐蝕性能均與其位移量即疲勞壽命相關。過低的疲勞壽命將會導致波紋管補償器穩定性及耐蝕性能下降。根據試驗和使用經驗，用于供熱工程的波紋補償器疲勞壽命應不小于1000次。
大多數波紋補償器的失效是由外部環境腐蝕造成的，因此在進行補償器的結構設計時，可考慮隔絕外部腐蝕介質與波紋補償器的接觸。如對于外壓軸向型補償器可在出口端環與出口管之間增加填料密封裝置，其作用相當于套筒補償器，既可抵擋外部腐蝕介質的侵入，又給波紋補償器增加了一道安全屏障，即使波紋補償器破壞，補償器還可以起到補償作用并避免波紋補償器失效。
波紋補償器的安裝誤差
波紋補償器的安裝應在冷態進行，安裝誤差：
1、煙風道兩接口法蘭中心線應保持在同一軸心線上，同軸度誤差為±5mm；
2、扭轉角度偏差不大于10°；
3、上下或左右的偏移角度±0.1°；
4、波紋補償器伸縮節安裝長度應為l±5mm。
