在蒸汽管道設計中，補償器的設置與選用是一個非常重要的環節。設置補償器的目的是吸收管道熱膨脹產生的位移。設計中常用補償器有方形補償器、波紋管補償器、套筒式補償器、球型補償器。旋轉補償器是一種新型的補償器，主要用于蒸汽和熱水管道，設計介質溫度為-60～485℃，設計壓力為0～5MPa。安裝在熱力管道上需要2個或3個成組布置，形成相對旋轉結構吸收管道熱位移，從而減小管道應力。本文對旋轉補償器在熱力管道上的應用進行探討。

1 旋轉補償器的結構及工作原理

  ① 結構

旋轉補償器的結構見圖，主要由旋轉管、減摩定心軸承(或密封材料)、密封壓蓋、密封座、壓緊螺栓、密封材料、錐體連接管等組成。旋轉補償器的密封由環向密封、端面密封組成。環向密封通過密封壓蓋壓緊密封材料，使密封材料與旋轉管、密封座緊密結合實現密封。當旋轉補償器使用中發生泄漏時，可擰緊壓緊螺栓實現帶壓補漏。由于密封材料的膨脹系數比鋼材略高，因此在熱態操作工況下密封性更好。端面密封有自密封的功能，介質壓力越高密封性越好。

  ② 工作原理

  旋轉補償器的布置方式有很多種，下面以旋轉補償器典型的方形組合闡述旋轉補償器的工作原理。方形組合補償形式的立體圖及俯視圖分別見圖2、3，圖中h為旋轉補償器高度與2個長半徑彎頭的高。通過兩個旋轉補償器和長度為L的力臂形成力偶，使大小相等、方向相反的一對力，由力臂環繞著名軸中心旋轉，就像杠桿轉動一樣，支點分別在兩側的旋轉補償器上，以達到力偶兩側直管段上產生的熱膨脹量的吸收。在圖3中虛線為熱脹后的形態，△L為補償距離。

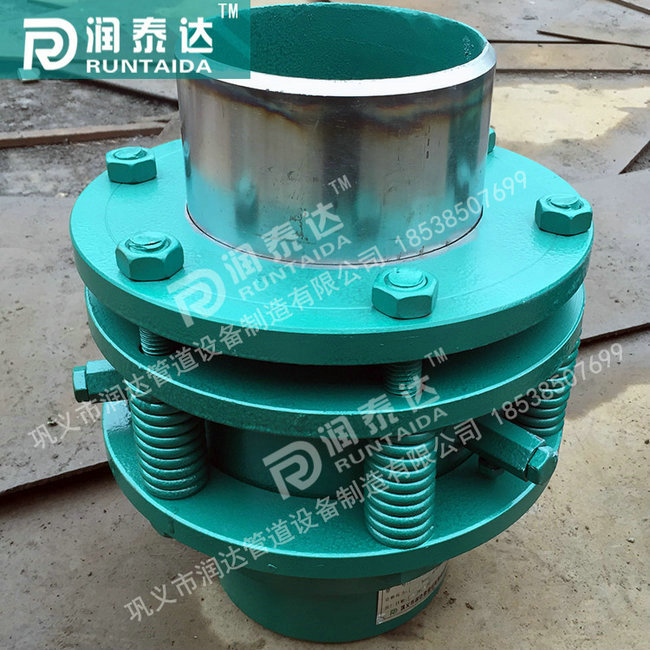

免維護旋轉補償器和旋轉補償器產品使用都是靠填料腔內的柔性填料進行密封。產品使用過程中每旋轉一次填料就會磨損一點，當磨損量達到一定值時，產品就會出現泄漏。旋轉補償器必須將熱網管線停氣，把填料壓緊法蘭卸下，加入一定量的填料，再壓緊法蘭，恢復使用；而免維護旋轉補償器因在填料壓緊法蘭上方增加了一組彈簧，當填料出現微量磨損時，依靠壓緊彈簧的張力給予補償，從而延長產品發生泄漏時間（泄漏時間延后3-5年）。當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可，不需要停氣修復，運行無次數限制，不易產生泄漏，從而大大提高供氣單位和用氣單位的社會經濟效益。該產品在4.0Mpa的壓力下補償5000次不產生泄漏，密封效果優越。

  旋轉補償器相對于其它同類型的補償器的價格可能相對要高一點。但旋轉補償器是一種高性價、比的補償器。從產品的壽命和維護方面都極大的節約了人力和物力。從長期利益上來說購買旋轉補償器確實是最好的選擇。
